제품 상세 정보:
|
| 상품명: | TFT LCD 패널 | 크기: | 27인치 |
|---|---|---|---|
| 유형: | TFT | 종횡비(W:H): | 16:9 |
| 전압 공급: | 12.0V(일반) | 새로 고침 빈도: | 60Hz |
| 하이 라이트: | 3840x2160 TFT 터치 패널,4레인 LCD TFT 디스플레이 패널,800 Cd TFT 터치 패널 |
||
일반적인 설명
CJG270zan01.0은 씨제이터치에서 출시한 27.0인치 A-SI TFT-LCD LCD 모듈 제품이다.그것은 LED 드라이버 백라이트 드라이브, 노 터치를 포함하여 WLED 백라이트를 갖추고 있습니다.작동 온도는 0 ~ 40°C, 보관 온도는 -20 ~ 50°C, 내진동성은 1.5g(14.7m /s²)입니다.일반적인 기능 화면 라이브러리는 다음과 같이 요약됩니다. 넓은 색 영역, DCI-P3, sRGB, 고휘도, LED 드라이버를 포함한 백색 LED 백라이트, 터미널 플립, 10비트 그레이 스케일, 표면 안개 표면.기능 화면 라이브러리를 기반으로 하는 이 모델은 산업, 의료 영상, 실외 강조 표시에 권장됩니다.스크린 라이브러리에서 입수한 정보에 따르면 이 제품은 2017년 1분기에 양산되었으며, 현재 생산 현황은 양산 중입니다.현재 이 모델은 스크린 데이터베이스 시장의 메인 모델인 스크린 데이터베이스에 11개의 현물 정보와 26개의 공급자 정보를 가지고 있습니다.스크린 라이브러리는 2016년 11월 8일에 이 모델에 대한 매개변수를 처음 설정했으며 2021년 3월 13일에 마지막으로 매개변수를 업데이트했습니다. AHVA, 항상 검은색 디스플레이, 전송 LCD 모듈 제품으로서 CJG270ZAN01.0은 800 CD를 제공할 수 있습니다. /m² 디스플레이 밝기 1000:1 투과 대비 및 89/89/89/89(Typ.)(CR≥10)(왼쪽/오른쪽/위/아래) 보기 각도, 최상의 보기 각도는 전체 보기, 응답 시간 16/25(일반/최대)(Tr+Td)ms입니다.각 픽셀에 대한 8비트 + Hi-FRC 그레이스케일 신호로 인해 제품은 1.07B 색상을 표시할 수 있으며 색상 채도는 94%(NTSC)입니다.백라이트용으로 LED 드라이버를 포함해 수명 3만시간의 WLED 사이드 엔트리 광원을 사용한다.CJG270zan01.0은 eDP(2CH, 4 Lanes) 신호 인터페이스, 총 51핀을 채택하고 단자 연결을 채택하고 구동 화면 전압은 12.0V(Typ.)입니다.일반적인 수직 재생 빈도 Fv는 60Hz입니다.
사양
| 모델명 | CJG270ZAN01.0 |
| 화면 크기 | 27.0인치 |
| 화면 유형 | LCM,a-Si TFT-LCD |
| 픽셀 번호 | 3840(RGB)×2160 , UHD |
| 준비 | RGB 세로 줄무늬 |
| 활성 영역(mm) | 596.16(W)×335.14(H) mm |
| 외형(mm) | 630(W)×368.2(H)×23.4(D) mm |
| 베젤 면적(mm) | 602.0(W)×340.4(H) mm |
| 치료 | 눈부심 방지 |
| 휘도 | 800cd/m²(일반), 햇빛 판독 가능 |
| 명암비 | 1000:1(일반)(TM) |
| 시야각 | 89/89/89/89( 일반)(CR≥10) 왼쪽/오른쪽/위/아래 |
| 응답 | 7/5(일반)(Tr/Td)ms |
| 좋은 전망 | 대칭 |
| 작업 모드 | AMVA, 일반적으로 검정색, 투과형 |
| 색상 깊이 | 1.07B 90%(CIE1931) |
| 백라이트 | WLED, 30,000시간, LED 드라이버 포함 |
| 순중량 | 3.40Kgs(일반) |
| 사용 |
옥외 고휘도, 의료 영상, 산업 응용 |
| 최대평가 |
보관 온도: -20 ~ 50°C 작동 온도: 0 ~ 40 °C |
| 인터페이스 유형 | eDP(2채널, 4레인), 51핀, 커넥터 |
| 터치 스크린 | 없이 |
| RoHS 준수 | RoHS 준수 |
| 패키지 |
5개/상자 무게: 20kg 크기: 730x265x470mm(가로x가로x높이) |
입력 전원 사양은 다음과 같습니다.
| 상징 | 설명 | 분 | 보통 | 최대 | 단위 | 정황 |
| VDD | 로직/LCD 드라이브 전압 |
4.5 | 5.0 | 5.5 | V | ±10% |
| IDD1 | 입력 전류 | - | 1.18 | 미정 | ㅏ | VDD= 5.0V, 60Hz에서 전체 흰색 패턴 |
| - | 1.37 | 미정 | ㅏ | VDD= 5.0V, 75Hz에서 전체 흰색 패턴 | ||
| PDD1 | VDD 전원 | - | 5.94 | 미정 | 여 | VDD= 5.0V, 60Hz에서 전체 흰색 패턴 |
| - | 6.84 | 미정 | 여 | VDD= 5.0V, 75Hz에서 전체 흰색 패턴 | ||
| 아이러쉬 | 돌입 전류 | - | - | 미정 | ㅏ | 참고 1 |
| VDDrp | 허용 로직/LCD 드라이브 리플 전압 |
- | - | 미정 | mV | VDD= 5.0V, 75Hz에서 전체 흰색 패턴 |
TFT LCD 모듈
| 커넥터 이름 / 명칭 | 인터페이스 커넥터 / 인터페이스 카드 |
| 제조사 | STM 피투 |
| 유형 부품 번호 |
MSCKT2407P30HB AL230F-A0G1D-P |
| 결합 하우징 부품 번호 | FI-X30HL(잠금형) |

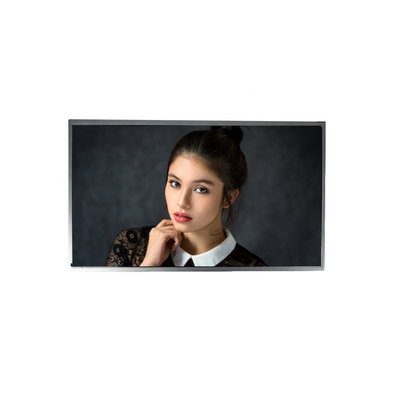

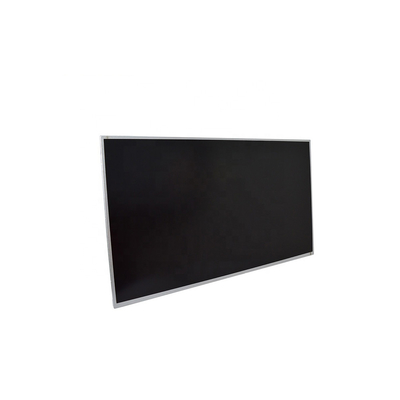

상세 이미지
