제품 상세 정보:
|
| 시야각: | 89/89/89/89(일반)(CR≥10) | 크기: | 18.5인치 |
|---|---|---|---|
| 응답 시간: | 9(일반)(G ~ G) ms | 차이: | 3000:1(일반) |
| 인터페이스 유형: | 30핀 LVDS(1ch, 8비트) | 전압 공급: | 5.0V(일반) |
| 하이 라이트: | 30 핀 IPS LCD 패널,LVDS IPS LCD 패널,1366*768 IPS LCD 화면 |
||
개요

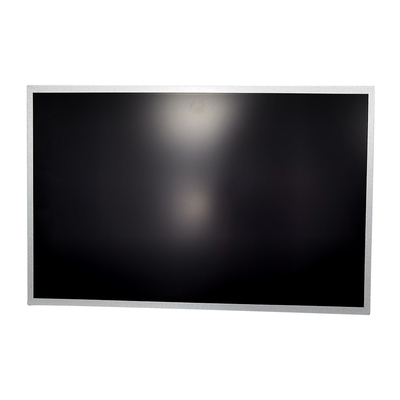

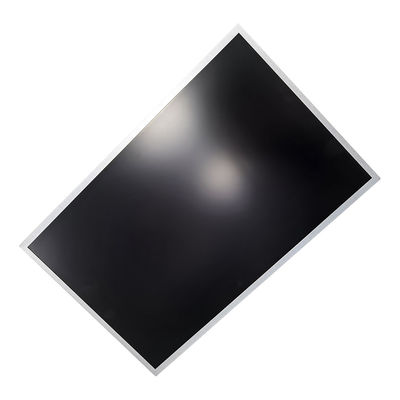

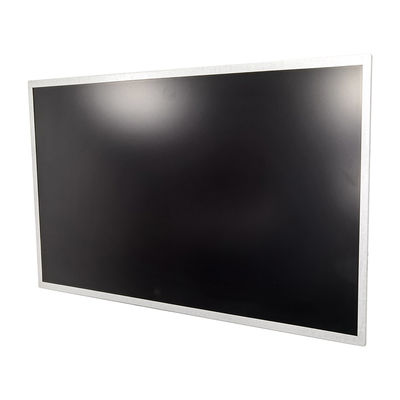

CJV185BJ1-LE1은 WLED 백라이트 유닛과 30핀 1ch-LVDS가 있는 18.5인치 TFT 액정 디스플레이 모듈입니다.
상호 작용.이 모듈은 1366 x 768 HDTV 형식을 지원하며 최대 1670만(8비트) 색상을 표시할 수 있습니다.그만큼
백라이트용 컨버터 모듈은 내장되어 있지 않습니다.
특징
?고휘도(250니트)
?높은 명암비(3000? 1)
?빠른 응답 시간(Gray to Gray 평균 9.0ms)
?높은 채도(NTSC 72%)
?HDTV(1366 x 768 픽셀) 해상도, 진정한 HDTV 형식
?DE(데이터 활성화) 전용 모드
?LVDS(저전압 차동 신호) 인터페이스
?60Hz 프레임 속도에 최적화된 응답 시간
?초광각 시야각: Super MVA 기술
?RoHS 준수.
일반 사양
|
안건 |
사양 |
단위 |
|
활동 영역 |
409.8(높이)x 230.4(V) |
mm |
|
베젤 오프닝 영역 |
413.4(높이)x 234.0(V) |
mm |
|
드라이버 요소 |
a-si TFT 액티브 매트릭스 |
|
|
픽셀 번호 |
1366x RGBx 768 |
픽셀 |
|
픽셀 피치(서브 픽셀) |
0.1(높이)x 0.3(V) |
mm |
|
픽셀 배열 |
RGB 세로 줄무늬 |
|
|
전력 소비 |
14.89W(최대)[셀 4.89W(최대)+ BLU 10.00W(축) |
와트 |
|
디스플레이 색상 |
1670만 |
색상 |
|
디스플레이 작동 모드 |
투과 모드/보통 블랙 |
|
|
표면 처리 |
눈부심 방지 코팅(Haze 1.0%),하드 코팅(3H) |
기계적 사양
| 안건 | 최소 | 보통 | 최대 | 단위 | |
| 모듈 크기 | 수평(H) | 429.87 | 430.37 | 430.87 | mm |
| 수직(V) | 254.1 | 254.6 | 255.1 | mm | |
| 깊이(D) | 9.5 | 10.5 | 11.5 | mm | |
| 무게 | 1170 | 1230 | 1290 | G | |
환경의 절대 등급
| 안건 | 상징 | 값 | 단위 | |
| 최소 | 최대 | |||
| 보관 온도 | TST | -20 | 60 | 씨 |
| 작동 주변 온도 | 맨 위 | 0 | 50 | PC |
| 충격(비작동) | 스놉 | 50 | G | |
| 진동(비작동) | VNOP | 1 | G | |
주(1) 온도 및 상대습도 범위는 아래 그림과 같습니다.
(a) 90%RH 최대.(Ta ? 40ºC).
(b) 습구 온도는 최대 39ºC여야 합니다.(Ta > 40ºC).
(c) 결로가 없을 것.
주(2) 최고사용온도는 표면온도가
디스플레이 영역은 온도 제어 챔버에 LCD 모듈만 있는 경우 65ºC 이하입니다.
표면 온도를 방지하기 위해 최종 제품 설계에서 열 관리를 고려해야 합니다.
65ºC 이상에서 표시 영역의.다음의 경우 작동 온도 범위가 저하될 수 있습니다.
최종 제품 설계에서 부적절한 열 관리.
주(3) 11ms, 1/2 사인파, ± X, ± Y, ± Z의 경우 1회.
주(4) 10 ~ 200Hz, 30분, X, Y, Z 각 1회.
주(5) 진동 및 충격 시험 시 모듈을 고정하는 고정구는 충분히 단단하고 견고해야
모듈은 고정 장치에 의해 뒤틀리거나 구부러지지 않습니다.
측정 설정:
LCD 모듈은 갑작스러운 현상을 피하기 위해 주어진 온도에서 1시간 동안 안정화되어야 합니다.
측정 중 온도 변화.휘도를 안정시키기 위해 측정
바람이 없는 방에서 1시간 동안 백라이트를 켜고 수행해야 합니다.
