제품 상세 정보:
|
| 상품명: | TFT LCD 패널 | 크기: | 15.6'' |
|---|---|---|---|
| 활동 영역: | 344.16(H) × 173.95(V) | 픽셀 피치: | 0.17925(H) x 0.17925(V) |
| 픽셀 배열: | RGB 세로 줄무늬 | 디스플레이 색상: | 1670만 |
| 디스플레이 모드: | 일반적으로 검은 색 | ||
| 하이 라이트: | 박막 TFT LCD 모듈,TFT LCD 모듈 15.6 인치 1920x1080,300 Nits tft 디스플레이 모듈 |
||
일반적인 설명

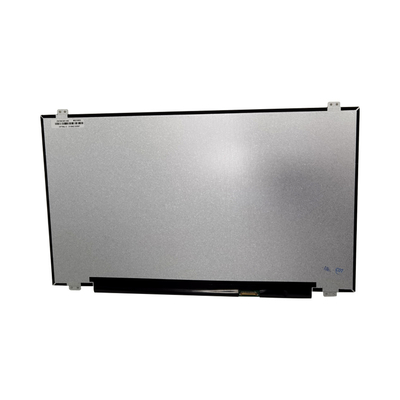

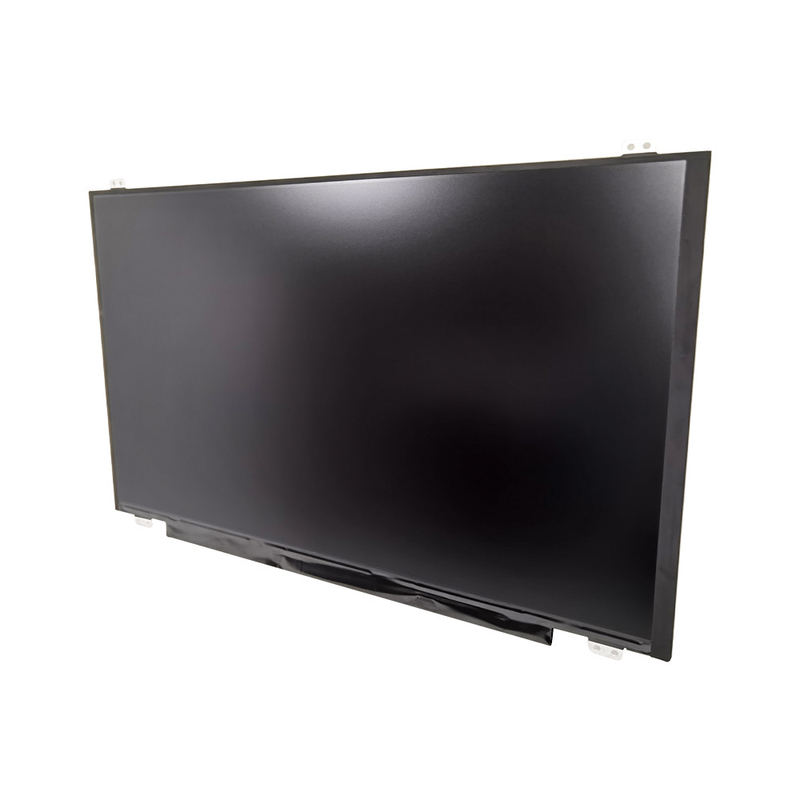

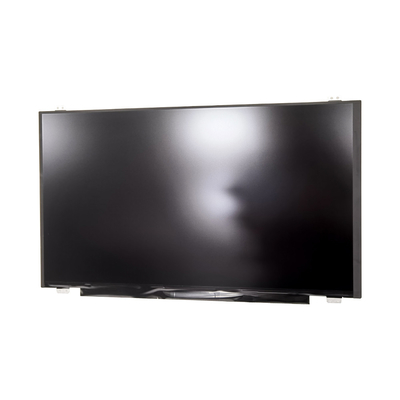

사양은 15.6” 모델(CJZN156CS01.300) LCM에 적용됩니다.
백라이트 구동용 LED 드라이버가 내장된 모델입니다.
매트릭스는 스위칭 장치로 a-Si 박막 트랜지스터를 사용합니다.
이 TFT LCD는 FHD 해상도의 대각선으로 측정된 15.6인치 활성 디스플레이 영역을 가지고 있습니다.
(1,920 가로 x 1080 세로 픽셀 배열).각 픽셀은 RED, GREEN, BLUE 도트로 나누어져 있습니다.
세로 줄무늬로 배열되어 있으며 이 모듈은 1670만(6bit+2FRC) 색상과 45%의 색재현율을 표시할 수 있습니다.
이 모듈에 사용된 TFT-LCD 패널은 반사율이 낮고 색상이 높은 유형입니다.따라서 이
모듈은 POS에 적합합니다.
특징
(1) 2.7Gbps 링크 속도의 2레인 eDP 인터페이스
(2) 16.7M(6bit+2FRC) 색심도, 색재현율 45%
(3) 친환경 제품(RoHS & Halogen freeproduct)
(4) 온보드 LED 구동 회로
(5) 낮은 구동 전압 및 낮은 소비 전력
일반 사양
| 활동 영역 | 344.16(높이)x193.59(세로) | mm | |
| 픽셀 수 | 1920(H)x1080(V) | 픽셀 | |
| 픽셀 피치 | 0.17925(H)x×0.17925(V) | mm | |
| 픽셀 배열 | RGB 세로 줄무늬 | ||
| 디스플레이 색상 | 1670만 | ||
| 색 영역 | 45%@CIE1931 | ||
| 디스플레이 모드 | 일반적으로 검은 색 | ||
| 치수 개요 | 359.50x206.50x3.2 | mm | |
| 무게 | 460 | G | |
| 표면 처리 | 눈부심 방지 | ||
| 표면 경도 | 3시간 | ||
| 전력 소비 | OC:0.75(최대) | 아오익 | |
| 모듈 3.564(최대) | NX7 | ||
| 여 | (@모자이크 |
신뢰도 시험 항목과 그 조건은 다음과 같다.
| 아니 | 시험항목 | 정황 |
| 1 | 고온 보관 시험 | 60℃, 48시간 |
| 2 | 저온 보관 시험 | -20℃, 48시간 |
| 삼 | 고온 고습 작동 시험 | 50℃, 80%RH, 48시간 |
| 4 | 고온 작동 테스트 | 50℃, 48시간 |
| 5 | 저온 작동 테스트 | 0℃, 48시간 |
세부
정적 명암비 정의, 시야각은 명암비가 큰 각도에서 정의됩니다.
Ansun 모듈의 수직 방향에 대해 4개 방향에서 10보다 er(2개의 수직 각도: up θy+ a
nd 아래로 θy-;및 두 개의 수평 각도: 오른쪽 θx+ 및 왼쪽 θx-).측정의 표준 설정은 그림에 나와 있습니다.
8 & 9
기계적 외형 치수
포장
저장
(1) 모듈을 고온 다습한 장소에 장기간 방치하지 마십시오.적극 추천합니다
0 ~ 35℃의 온도와 70% 미만의 상대 습도에서 모듈을 보관합니다.
(2) TFT-LCD 모듈을 직사광선이 비치는 곳에 보관하지 마십시오.
(3) 모듈은 어두운 곳에 보관해야 합니다.작업 중에는 햇빛이나 형광등을 비추는 것을 금지합니다.
가게.
