제품 상세 정보:
|
| 화면 크기: | 21.5" | 시야각: | 89/89/89/89(일반)(CR≥10) |
|---|---|---|---|
| 새로 고침 빈도: | 60Hz | 신호 시스템: | LVDS(2ch, 8비트), 터미널, 30핀 |
| 공칭 입력 전압: | 공칭 입력 전압 | 백라이트 유형: | 15S4P WLED, 30,000시간 |
| 하이 라이트: | 250 Nit TFT LCD 패널,21.5 인치 TFT LCD 패널,30 핀 tft ips 디스플레이 |
||
일반적인 설명

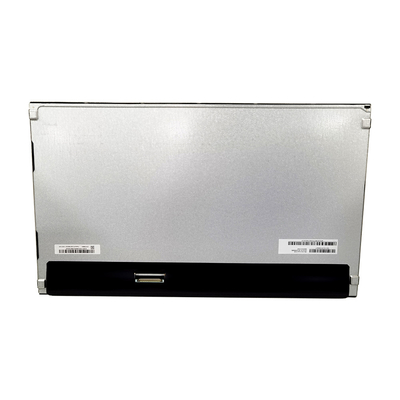

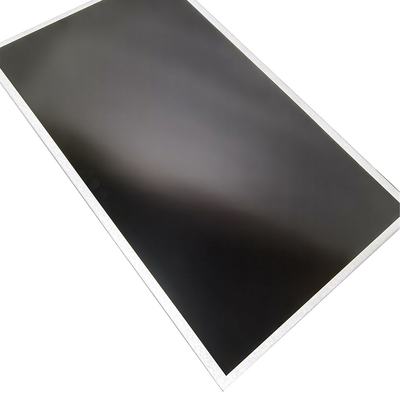

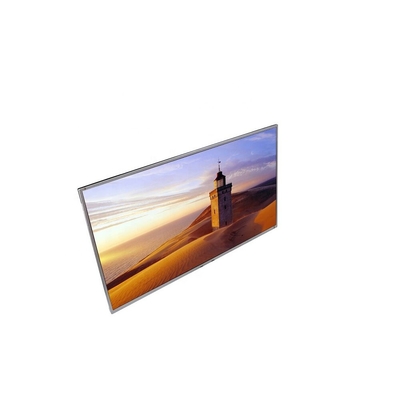

이 사양은 21.5인치 너비의 Color a-Si TFT-LCD 모듈 T215HVN01.1에 적용됩니다.
디스플레이는 Full HD - 1920(H) x 1080(V) 화면 형식 및 1670만 색상(8비트 RGB
데이터 투입 ).입력 인터페이스는 듀얼 채널 LVDS이며 이 모듈에는 드라이버가 포함되어 있지 않습니다.
백라이트용 보드.
명세서
| 아이템 | 단위 | 명세서 |
| 화면 대각선 | [mm] | 546.86(21.53인치) |
| 활동 영역 | [mm] | 476.64(높이) x 268.11(세로) |
| 픽셀 H x V | 1920(x3)x 1080 | |
| 픽셀 피치 | [음] | 248.25(트라이어드 1개당)x248.25 |
| 픽셀 배열 | RGB세로 줄무늬 | |
| 디스플레이 모드 | VA 모드, 일반적으로 검정색 | |
| 백색광(중앙) | [cd/m2 ] | 250(일반) |
| 명암비 | 3000 일반) | |
| 응답 시간 | [밀리초] | 18ms(일반, 켜기/끄기) |
|
전력 소비 (LCD 모듈 + 백라이트 유닛) |
[와트] |
15.2 Typ.)LCD 모듈 ∶PDD(Typ.)=3.1@ 모든 흰색 패턴, Fv-60Hz 백라이트 유닛: PBLU(일반)=12.1@Is=65mA |
| 무게 | [그램] | 1670 |
| 개요 차원 | [mm] | 495.6(H)x 292.2(V)x10.6(D) 일반 |
| 전기 인터페이스 | 듀얼 채널 LVDS, 8비트 RGB 데이터 입력 | |
| 지원 색상 | 1670만 색상 | |
| 표면 처리 | 눈부심 방지, 3H | |
|
온도 범위 운영 중 보관(배송) |
[오씨] [오씨] |
0 ~ +50 -20 ~ +60 |
| RoHS 준수 | RoHS 준수 | |
| TCO 규정 준수 | TCO 6.0 규정 준수 |
다음 최대 정격을 초과하면 영구적인 손상이 발생할 수 있습니다.
| 설명 | 최소 | 최대 | 단위 | 주목 |
| 작동 온도 | 0 | 50 | PC] | 참고 2-1 |
| 유리표면온도(동작) | 0 | 65 | 레오 | 비고 2-1기능 판정만 |
| 작동 습도 | 5 | 90 | [%RH] | 참고 2-1 |
| 보관 온도 | -20 | 60 | PC] | |
| 보관 습도 | 5 | 90 | T%RH] |
권장 작동 조건
| 상징 | 설명 | 분 | 유형 | 최대 | 단위 | 주목 |
| VDD | 전원 입력 전압 | 4.5 | 5 | 5.5 | [볼트] | |
| 아이디 | 전원 공급 장치 입력 전류(RM) | 0.62 | 0.74 | [ㅏ] | VDD=5.0V, 블랙 패턴, Fv=6OHZ | |
| 0.7 | 0.84 | [ㅏ] | VDD=5.0V, 블랙 패턴, Fv=75Hz | |||
| PDD | VDD 전력 소비 | 3.1 | 3.7 | [와트] | VDD=5.0V, 블랙 패턴, Fv=60Hz | |
| 3.5 | 4.2 | 와트] | VDD=5.0V, 블랙 패턴, Fv=75Hz | |||
| 아이러쉬 | 돌입 전류 | 삼 | [ㅏ] | 참고 3-1 | ||
| VDDrp | 허용 가능한 VDD 리플 전압 | 500 | [mV] | VDD= 5.0V, 블랙 패턴, Fv=75Hz |
다음은 21.5인치 컬러 TFT-LCD 모듈의 블록도입니다.
세부
도면
