제품 상세 정보:
|
| 유형: | 4선식 저항막식 터치패널 | 철사: | 4와이어 |
|---|---|---|---|
| 내구성: | >3,500만 터치 | 터치 포인트: | 터치 포인트 1개 |
| 광 투과: | 82% | 전원 전압: | DC5V |
| 응답: | <15ms | 맞춤형: | 지원하다 |
| 하이 라이트: | 4개의 철사 저항하는 터치스크린 패널,7inch 저항하는 터치스크린,산업 저항하는 터치스크린 패널 |
||
4-와이어 저항은 저항 기술의 가장 기본적인 감지 방법입니다.
저항값이 균일한 상하 투명 전도성 시트가 간격을 두고 마주보고 있다.윗면 시트를 터치하면 윗면 시트의 터치한 지점이 항복하고 바닥 시트에 접촉합니다.접점이 전도되어 그 위치가 감지됩니다.
아날로그 4-ire 저항막 기술의 특징으로 한 장에는 세로 방향 전극이 있고 다른 한 장에는 가로 방향 전극이 있습니다.터치한 지점의 전압은 다른 시트에서 측정됩니다.이러한 방식으로 X 및 Y 방향의 터치 포인트가 감지됩니다.
저항성 터치 스크린은 어떻게 작동합니까?
간단히 말해서 저항막식 터치 스크린은 압력을 가하여 반응하는 터치 감지 컴퓨터 디스플레이입니다. 터치 스크린 표면에 접촉이 이루어지면 이 두 시트가 함께 눌러집니다.각 시트에는 터치의 정확한 위치를 등록하는 수평선과 수직선이 있습니다.
4선식과 5선식 기술 간에 구조적 차이가 있습니까?
아날로그 4-와이어 저항 기술과 마찬가지로 아날로그 5-와이어 저항 센서는 간격을 두고 서로 마주하는 상단 및 하단 시트로 구성됩니다.아날로그 4선식 저항 기술과 달리 아날로그 5선식 기술에서는 전극이 바닥 시트의 네 모서리에 배치됩니다.센싱 과정은 아래와 같습니다.
주요 특징
제품 사양
| 4선식 터치패널 사양 | |
| 일반 크기 | 5.7인치 ~ 22인치 |
| 에 맞게 | 패널 디스플레이 장치 |
| 기계 | |
| 입력 방식 | 손가락 또는 장갑을 낀 손(고무, 천 또는 가죽) |
| 액티브 포스 | 스타일러스 또는 손가락 또는 이와 유사한 <45g~110g |
| 볼 임팩트 | ø13.0.스틸볼/9g, 높이=30cm, 1회, 손상없음 [중앙부 충격] |
| 내구성 | >3,500만 터치 |
| 위치 정확도 | <1.5% |
| 광학 | |
| 광 투과 | 82% |
| 깨끗한 표면 | <3% |
| 눈부심 방지 표면 | <4% |
| 안티 뉴턴 | <10% |
| 광택 | ASTM D 2457에 따라 하드 코팅된 전면 표면에서 테스트된 90±20 광택 단위 |
| 전기 같은 | |
| 전원 전압 | DC5V |
| 회로 저항 | X:20~25Ω0, Y:20~250Ω |
| 선형성 | X<1.5%, Y<1.5% |
| 응답 | <15ms |
| 단열재 | >20MΩ/25V(DC) |
| 지구력 | DC50V/60sec에서 작용 손상 없음. |
| 해결 | 4096 x 4096의 컨트롤러 해상도 기준 |
| 환경 | |
| 작동 온도 | -10°C ~ +60°C |
| 작동 습도 | 20%RH ~ 85%RH, 결로가 없을 것 |
| 보관 온도 | -40°C ~ +80°C |
| 보관 습도 | 10%RH ~ 90%RH, 결로가 없을 것 |
| 방수 | 활동부위에 흐르는 물에도 손상되지 않음 |
| 신뢰할 수 있음 | |
| 열 사이클 | 70°C/240시간 |
| 콜드 사이클 | -40°C/240시간 |
| 열 사이클 | -40°C ~7°0C [60분/주기] *10 주기 |
| 운영 시스템 | |
| 운영 시스템 | 리눅스/도스/윈도우 ME/95/98/NT4.0/XP/2000/7/맥 OS |
| 보증 | |
| 터치스크린 1년 | |
| 터치 컨트롤러 1년 | |

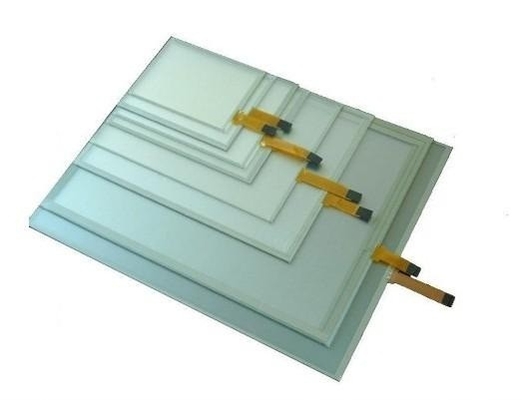

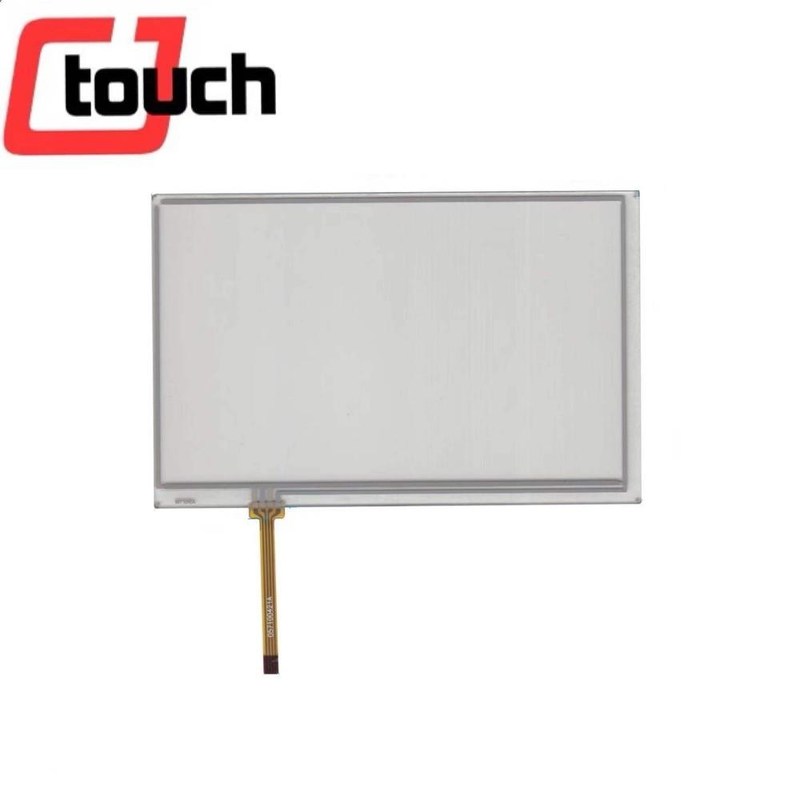

제품 사진
